XB-WCDD284-XX-XX

定向耦合器是一种用处宽泛的微波器件，如发射机中的监测装置和接管机的混频器，以及
自动增益节造，平衡放大器，调相器等丈量仪器都必要利用到定向耦合器。在雷达天线测
量系统中，为了能方便监测T/R组件的发射和接管信号，都能够选取定向耦合器。
测试汇报

波导同轴双定向耦合器

w66.利来(中国区)_来利国际旗舰厅

型号 Model 频率领域 Freq (GHz) 带宽 △ F/F Bandwidth 法兰 Flange 耦合量 Coupling (dB) 方向性 Directivity (dB) 驻波 VSWR Main 接头 Connector 尺寸 A Length (mm)

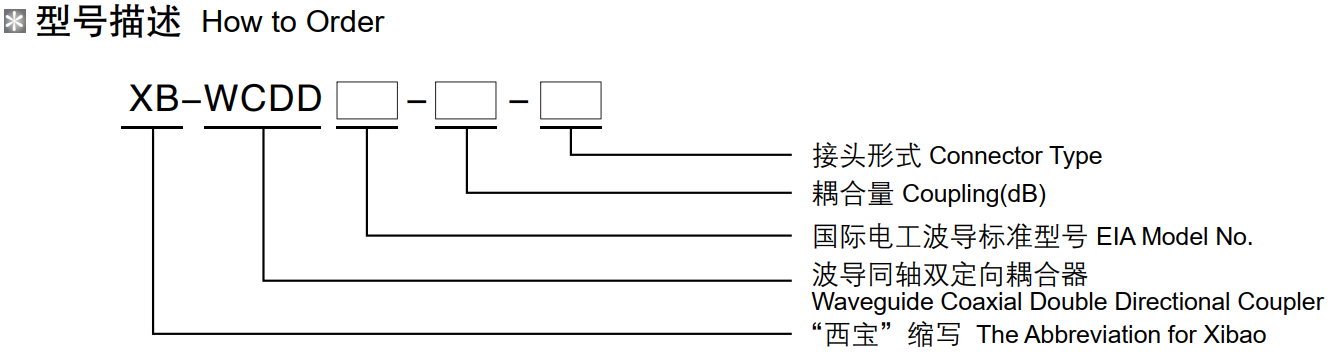

XB-WCDD284-□-□ 2.60 ～ 3.95 15% FDP/FDM 30±2 ≥ 18dB ≤ 1.08 N-50KK 150
40±2.5
50±3
30±2
XB-WCDD229-□-□ 3.22 ～ 4.90 15% FDP/FDM 40±2.5 ≥ 18dB ≤ 1.08 N-50KK 120
50±3
30±2
XB-WCDD187-□-□ 3.94 ～ 5.99 15% FDP/FDM 40±2.5
50±3
30±2		 ≥ 18dB ≤ 1.08 N-50KK 100
XB-WCDD159-□-□ 4.64 ～ 7.05 15% FDP/FDM 40±2.5 ≥ 18dB ≤ 1.08 N-50KK 90
50±3
30±2
XB-WCDD137-□-□ 5.38 ～ 8.17 15% FDP/FDM 40±2.5 ≥ 18dB ≤ 1.08 N-50KK 80
50±3
※ 以上只是通例产品，其它种类的频率覆盖领域可从 1.45-110GHz，波导型号可从 WR510（BJ18）～ WR10（BJ900）
※ Other Products: F=1.45 ～ 110GHz, Waveguide WR510 (BJ18) ～ WR10 (BJ900)
